Sơ đồ tải trọng cẩu Kato 30 tấn: Hướng dẫn cách đọc và tải file catalog pdf

Sơ đồ tải trọng cẩu 30 tấn là bảng thông số kỹ thuật cho phép người vận hành xác định tải trọng tối đa có thể nâng được ở các mốc bán kính làm việc và chiều dài cần cẩu khác nhau. Việc hiểu rõ biểu đồ tải trọng cẩu 30 tấn là yêu cầu bắt buộc để đảm bảo tải trọng an toàn khi nâng, giúp phòng tránh các rủi ro lật cẩu hay gãy cần do quá tải. Bài viết này sẽ cung cấp cho bạn sơ đồ tải trọng cẩu 30 tấn của dòng Kato KR-300 và cách đọc biểu đồ tải trọng này.

Sơ đồ tải trọng cẩu 30 tấn Kato KR-300 và tải File catalog pdf

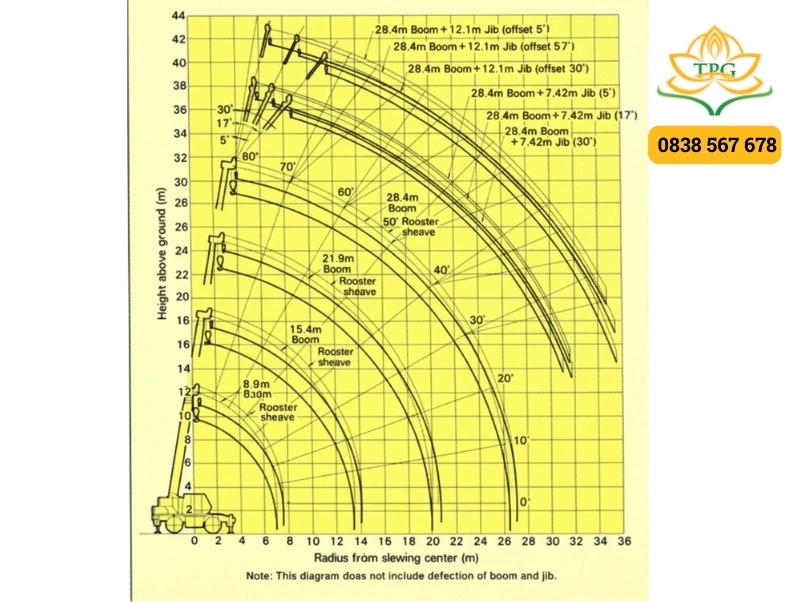

Sơ đồ tải trọng cẩu 30 tấn Kato KR-300 cung cấp thông tin sức nâng dựa trên hai trạng thái của chân chống cẩu: vươn hết cỡ (6.2m) và vươn trung bình (5.0m). Bạn có thể xem chi tiết sơ đồ trong hình bên dưới:

Để tải sơ đồ tải trọng cẩu Kato 30 tấn này và catalog pdf chi tiết, bạn hãy nhấp tải tại đây.

Các thông số kỹ thuật chính trong sơ đồ tải trọng cẩu 30 tấn

Các thông số kỹ thuật cần cẩu chính của cẩu Kato 30 tấn KR-300 bao gồm 4 đoạn cần chính vươn từ 8.9m đến 28.4m và hệ thống cần phụ (jib) dài từ 7.42m đến 12.1m. Hiểu rõ bảng thông số tải trọng cẩu 30 tấn giúp người vận hành tính toán chính xác tải trọng nâng ở mọi góc độ.

Dưới đây là các thông số cốt lõi từ biểu đồ nâng hạ cẩu 30 tấn của mẫu xe cẩu bánh lốp này:

• Chiều dài cần chính: 8.9m, 15.4m, 21.9m và 28.4m.
• Cần phụ (Jib): Hai nấc chiều dài 7.42m và 12.1m với các góc nghiêng (offset) khác nhau (5°, 17°, 30°, 57°) giúp thay đổi chiều cao nâng tối đa cẩu 30 tấn.
• Bán kính làm việc của cẩu: Từ tối thiểu 2.5m đến tối đa 26.0m.
• Tải trọng nâng tối đa: Đạt 30 tấn ở bán kính từ 2.5m đến 3m với cần 8.9m (chân chống 6.2m).
• Ảnh hưởng của tầm nâng đến tải trọng: Khi vươn cần tối đa 28.4m tại bán kính 26m, khả năng nâng của cẩu 30 tấn chỉ còn 1 tấn.

Cách xem sơ đồ tải trọng cẩu 30 tấn và ví dụ

Cách xem sơ đồ tải trọng cần cẩu 30 tấn chính xác là tìm giao điểm giữa cột bán kính nâng và hàng chiều dài cần cẩu tương ứng trong bảng bên dưới. Khi thực hiện nâng hạ cần cẩu, tài xế phải luôn đảm bảo trọng lượng vật nâng thấp hơn giới hạn tải trọng cho phép đã tra được.

Ví dụ thực tế tra cứu sơ đồ tải cẩu 30 tấn theo tầm với (Chân chống 6.2m):

• Ví dụ 1: Bạn cần nâng kiện hàng ở bán kính 6m, cần vươn 15.4m. Tra bảng, tải trọng nâng cẩu 30 tấn cho phép là 13.9 tấn.
• Ví dụ 2: Tại bán kính 10m, sử dụng cần 21.9m, sức nâng an toàn là 6.65 tấn.
• Ví dụ 3: Nếu vươn hết cần 28.4m tại bán kính 10m, tải trọng an toàn khi nâng giảm xuống còn 5.5 tấn.

Lưu ý: Luôn quan sát góc nâng cần cẩu trên màn hình báo tải (LMI). Khi làm việc với cần phụ, cần tra cứu thêm sơ đồ biểu đồ nâng hạ cẩu 30 tấn cho jib vì sức nâng lúc này sẽ giảm đáng kể do trọng tâm thay đổi.

Xem chi tiết cách đọc sơ đồ tải của cẩu

Các câu hỏi thường gặp về sơ đồ tải trọng cẩu 30 tấn

Các câu hỏi và câu hỏi dưới đây giải đáp các thắc mắc về sơ đồ làm việc cẩu 30 tấn giúp bạn tối ưu hóa quy trình thi công và an toàn vận hành cẩu.

Sức nâng thay đổi thế nào khi chân chống chỉ vươn 5.0m?

Tại bán kính 10m (cần 21.9m), sức nâng giảm từ 6.65 tấn xuống còn 5.15 tấn. Giới hạn tải trọng cho phép bị thu hẹp đáng kể để chống lật xe.

Tầm với cần cẩu tối đa là bao nhiêu?

Tầm với cần cẩu ngang tối đa đạt 26.0m với cần chính. Nếu lắp cần phụ 12.1m, tầm với có thể mở rộng lên trên 30m.

Làm sao để đảm bảo tải trọng an toàn khi nâng?

Luôn trừ đi trọng lượng móc cẩu và cáp treo vào tổng tải trọng vật nâng, đồng thời không bao giờ vận hành vượt quá các thông số trong biểu đồ sức nâng cẩu 30 tấn.

Tổng kết

Việc đọc hiểu sơ đồ tải trọng cẩu 30 tấn là yếu tố tiên quyết để thực hiện các ca nâng hạ chuyên nghiệp và an toàn. Tài xế hãy thường xuyên kiểm tra bảng thông số tải trọng cẩu 30 tấn và đối chiếu với điều kiện thực tế về địa hình, sức gió để duy trì hệ số an toàn cẩu cao nhất.
