Sơ đồ tải trọng cẩu 70 tấn: Hướng dẫn đọc và bảng tra cứu chi tiết Kato KR-70H-LM

Sơ đồ tải trọng cẩu 70 tấn là biểu đồ kỹ thuật mà ai cũng cần phải bắt buộc phải biết để xác định khả năng nâng của cẩu dựa trên sự biến thiên của bán kính làm việc và chiều dài cần chính. Để đảm bảo an toàn nâng hạ bằng cần cẩu, người vận hành phải nắm vững sơ đồ này. Bài viết này cung cấp sơ đồ tải trọng cẩu 70 tấn chi tiết, giúp bạn thực hiện tính toán tải trọng khi nâng hạ một cách chính xác nhất trên dòng xe Kato KR-70H-LM.

Sơ đồ tải trọng cẩu 70 tấn Kato KR-70H-LM và tải File catalog PDF

Sơ đồ tải trọng cẩu 70 tấn Kato KR-70H-LM thể hiện sức nâng tối đa của thiết bị đạt hiệu suất cao nhất khi chân chống vươn hết cỡ 7.6m ở cả phía sau và hai bên. Việc sử dụng sơ đồ tải trọng cẩu 70 tấn bánh lốp này cho phép kỹ sư xác định tải trọng cho phép của cần cẩu trong phạm vi chiều dài cần từ 10.0m đến 43.0m.

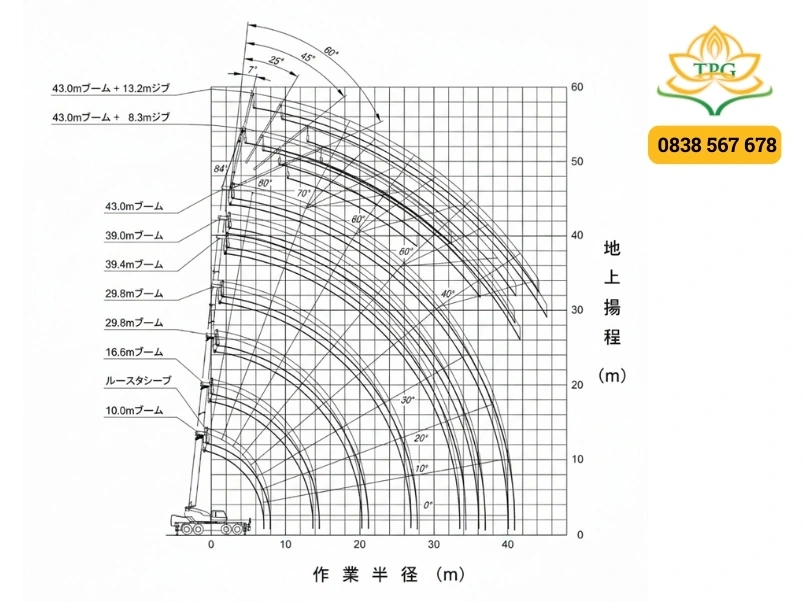

Dứoi đây là hình ảnh sơ đồ tải trọng cẩu Kato 70 tấn model KR-70H-LM, bạn cũng có thể tải file cataloge của dòng cẩu này tại đây.

Các thông số kỹ thuật chính trong sơ đồ tải trọng cẩu Kato 70 tấn KR-70H-LM

Các thông số then chốt trong sơ đồ tải trọng cần cẩu 70 tấn bao gồm chiều dài cần vươn (10m – 43m), bán kính làm việc của cần cẩu (3m – 35m) và trọng lượng các loại móc cẩu chuyên dụng. Việc nắm bắt các thông số tải trọng cẩu 70 tấn này giúp tài xế kiểm soát giới hạn tải trọng cần cẩu và phòng ngừa hư hỏng xe cẩu do quá tải.

Dưới đây là các thông số kỹ thuật cần cẩu 70 tấn Kato KR-70H-LM chi tiết:

• Chiều dài cần chính: Có 7 nấc cơ bản bao gồm 10.0m, 16.6m, 23.2m, 29.8m, 36.4m, 39.0m và 43.0m.
• Cần phụ (Jib): Hai tùy chọn chiều dài là 8.3m và 13.2m, hỗ trợ gia tăng chiều cao nâng tối đa cẩu 70 tấn lên gần 60m.
• Bán kính làm việc: Hoạt động hiệu quả từ bán kính 3.0m đến tối đa 35.0m tùy theo chiều dài cần đang sử dụng.
• Hệ thống móc cẩu: Móc 60 tấn nặng 470kg và móc 25 tấn nặng 330kg.
• Góc nâng cần: Biến thiên từ 0° đến 84°, quyết định tải trọng nâng theo tầm với cẩu.

Cách xem sơ đồ tải trọng cẩu 70 tấn và ví dụ

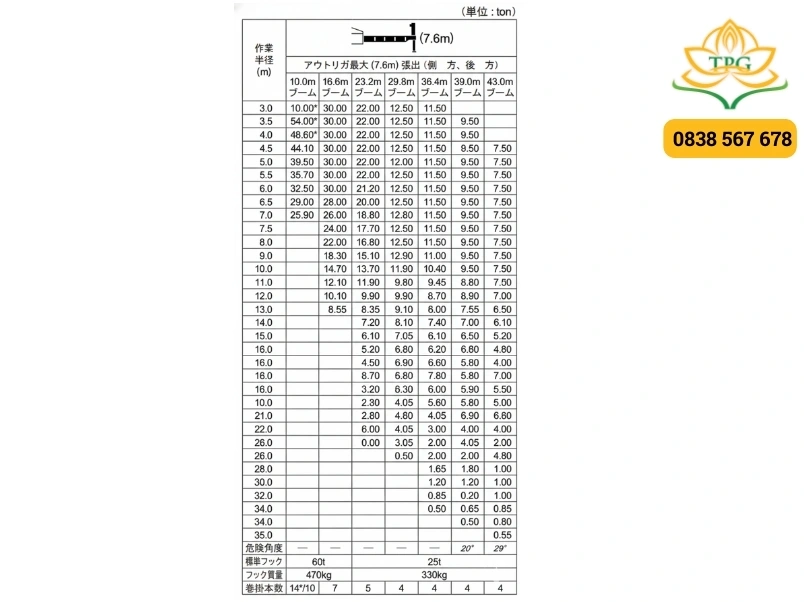

Để áp dụng hướng dẫn đọc sơ đồ tải trọng cẩu, bạn cần tìm giao điểm giữa hàng chiều dài cần đang vươn và cột bán kính làm việc, sau đó trừ đi trọng lượng móc cẩu để ra tải trọng nâng hạ thực tế. Nguyên lý tính tải trọng cẩu luôn tuân theo quy tắc: Bán kính càng xa hoặc cần càng dài thì sức nâng càng giảm.

Ví dụ thực tế tra cứu sơ đồ tải trọng cẩu 70 tấn chi tiết:

• Trường hợp 1: Cần chính vươn 16.6m, bán kính làm việc 6m. Theo bảng tra cứu, tải trọng nâng cẩu 70 tấn đạt mức 30 tấn.
• Trường hợp 2: Cần chính vươn 29.8m, bán kính làm việc 10m. Giá trị ghi trong biểu đồ tải trọng cần cẩu là 11.9 tấn.
• Trường hợp 3: Tại bán kính cực đại 35m với cần 43m, khả năng nâng của cẩu 70 tấn chỉ còn 0.55 tấn.

Lưu ý: Khi thực hiện tính toán tải trọng khi nâng hạ, bạn phải lấy số liệu trong bảng trừ đi trọng lượng móc cẩu tương ứng (470kg cho móc lớn hoặc 330kg cho móc nhỏ) để có được tải trọng cho phép của cần cẩu an toàn.

Các câu hỏi thường gặp về sơ đồ tải trọng cẩu 70 tấn

Tại sao sức nâng giảm mạnh khi vươn cần xa?

Đây là do mô-men lật tăng lên khi bán kính lớn, nguyên lý tính tải trọng cẩu phải giảm sức nâng để giữ xe cân bằng.

Có thể nâng hàng khi chưa vươn hết chân chống không?

Có, nhưng bạn phải sử dụng bảng tải trọng cẩu 70 tấn dành riêng cho các mốc chân chống hẹp (ví dụ 5.4m hoặc 4.3m), sức nâng sẽ giảm cực lớn so với mốc 7.6m.

Làm sao để biết chiều cao nâng tối đa cẩu 70 tấn?

Bạn cần tra cứu biểu đồ tải trọng cần cẩu để xác định điểm cao nhất của móc cẩu.

Kết luận

Việc nắm vững sơ đồ tải trọng cẩu 70 tấn Kato KR-70H-LM là chìa khóa để khai thác tối đa sức mạnh thiết bị đồng thời đảm bảo an toàn nâng hạ bằng cần cẩu. Bằng cách hiểu rõ thông số tải trọng cẩu 70 tấn và áp dụng đúng nguyên lý tính tải trọng cẩu, bạn sẽ thực hiện các ca nâng hạ chuyên nghiệp, bảo vệ tài sản và tính mạng con người trên mọi công trình.
