Sơ đồ tải cẩu 80 tấn Kato NK800: Thông số kỹ thuật và cách đọc sơ đồ tải

Sơ đồ tải trọng cẩu 80 tấn là tài liệu quan trọng giúp xác định khả năng nâng dựa trên sự biến thiên của chiều dài cần cẩu và bán kính làm việc cẩu. Tiến Phát sẽ cung cấp cho bạn sơ đồ tải trọng cẩu Kato 80 tấn model NK800, phân tích chi tiết các thông số tải trọng cẩu 80 tấn và cách đọc sơ đồ tải giúp an toàn khi vận hành cẩu.

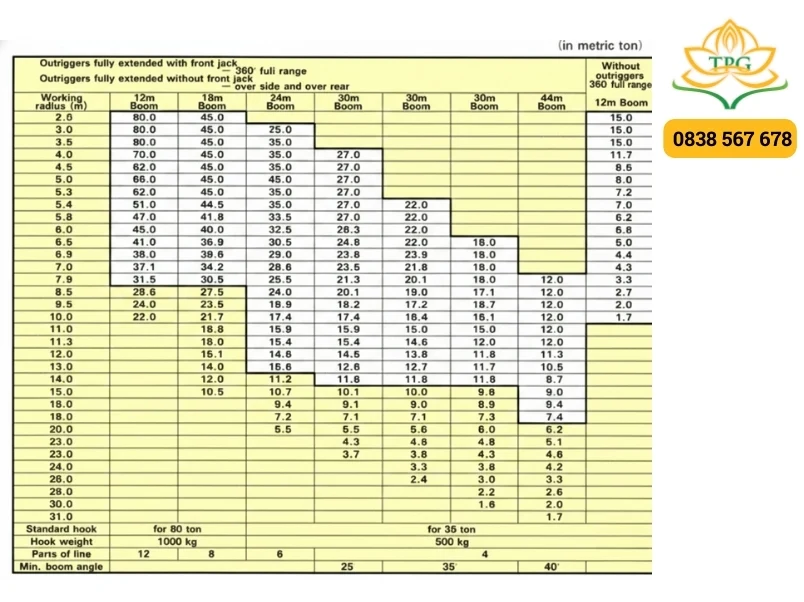

Sơ đồ tải trọng cẩu 80 tấn Kato NK800

Sơ đồ tải trọng cẩu 80 tấn Kato NK800 thể hiện chi tiết khả năng chịu tải của xe ở 5 phân khúc cần chính từ 12m đến 44m khi chân chống ra hết cỡ.

Chi tiết các thông số được thể hiện trọng sơ đồ cẩu Kato NK800 80 tấn như sau:

• Cấu hình chân chống: Các thông số trong sơ đồ được áp dụng khi chân chống ra hết cỡ.
• Phân khúc cần chính: Hệ thống cần bao gồm 5 phân khúc linh hoạt với chiều dài thay đổi từ 12m đến 44m.
• Tải trọng định mức tối đa: Đạt ngưỡng 80 tấn tại bán kính làm việc từ 2.6m đến 3.0m khi sử dụng chiều dài cần ngắn nhất (12m).
• Khả năng nâng theo tầm với: Khi vươn cần tối đa 44m, tải trọng sẽ giảm dần theo khoảng cách: Đạt tối đa 12 tấn tại bán kính 7.9m. Chỉ còn 1.7 tấn tại bán kính 31m.
• Độ cao làm việc cực đại: Có thể đạt độ cao trên 60m khi kết hợp cần chính 44m và cần phụ (jib) 15m ở góc 5°.
• Giá trị vận hành chuyên nghiệp: Việc nắm vững sơ đồ này giúp đội ngũ kỹ thuật lập phương án nâng hạ chính xác và an toàn cho các kiện hàng siêu trường siêu trọng.

Tìm hiểu thêm: Xe cẩu 80 tấn Tadano GR800EX

Các thông số kỹ thuật chính trong sơ đồ tải trọng cẩu 80 tấn

Các thông số trong load chart cẩu 80 tấn bao gồm bán kính nâng, chiều dài cần, khối lượng móc và số nhánh cáp tương ứng trên biểu đồ tải trọng cẩu 80 tấn.

Dưới đây là các thông số tải trọng cẩu 80 tấn chính cần lưu ý khi xem sơ đồ tải cẩu 80 tấn:

• Bán kính làm việc cẩu (Working radius): là khoảng cách ngang tính từ tâm quay của mâm toa xe cẩu đến tâm của móc cẩu (vị trí vật nặng). Khi bán kính càng lớn, sức nâng của xe sẽ giảm dần do quy luật đòn bẩy.
• Chiều dài cần cẩu (Boom length): Thể hiện tổng chiều dài của các đoạn cần chính khi được vươn ra. Tùy vào độ cao và tầm xa của vật nâng mà tài xế sẽ lựa chọn nấc chiều dài cần phù hợp trong các phân đoạn thiết kế của hãng.
• Trọng lượng móc cẩu (Hook weight): Đây là khối lượng tự thân của bộ móc nâng đi kèm theo xe. Khi tính toán khối lượng an toàn, trọng lượng này được coi là một phần của tải trọng, do đó bạn cần trừ đi khối lượng móc để biết được khối lượng vật nâng thực tế tối đa.
• Góc nâng cần cẩu tối thiểu (Min. boom angle): Là góc nghiêng thấp nhất mà cần cẩu có thể hạ xuống so với phương ngang tại một chiều dài cần cụ thể.
• Khả năng nâng cẩu 80 tấn không ra chân: Thông số này mô tả sức tải tối đa khi xe vận hành dựa trên sự ổn định của hệ thống lốp xe thay vì sử dụng chân chống thủy lực.

Hướng dẫn và ví dụ cách đọc sơ đồ tải cẩu 80 tấn

Cách đọc sơ đồ tải của cẩu đòi hỏi người vận hành phải xác định điểm giao giữa cột chiều dài cần và hàng bán kính làm việc trên bảng tải trọng cẩu 80 tấn.

Để tính toán tải trọng cho phép cẩu 80 tấn thực tế, bạn cần thực hiện theo các bước sau:

1. Xác định cấu hình: Giả sử xe đang vươn chiều dài cần cẩu 30m và vật cách tâm cẩu 10m (bán kính).
2. Tra bảng: Tìm cột chiều dài của cần cẩu là “30m Boom” và hàng bán kính làm việc là “10.0m radius”, giá trị giao nhau của 2 thông số trên hiển thị là 18.4 tấn.
3. Tính toán thực tế: Lấy giá trị trên trừ đi trọng lượng móc cẩu. Nếu dùng móc 80 tấn (nặng khoảng 1000kg), sức nâng thực tế là 18.4 – 1 = 17.4 tấn.

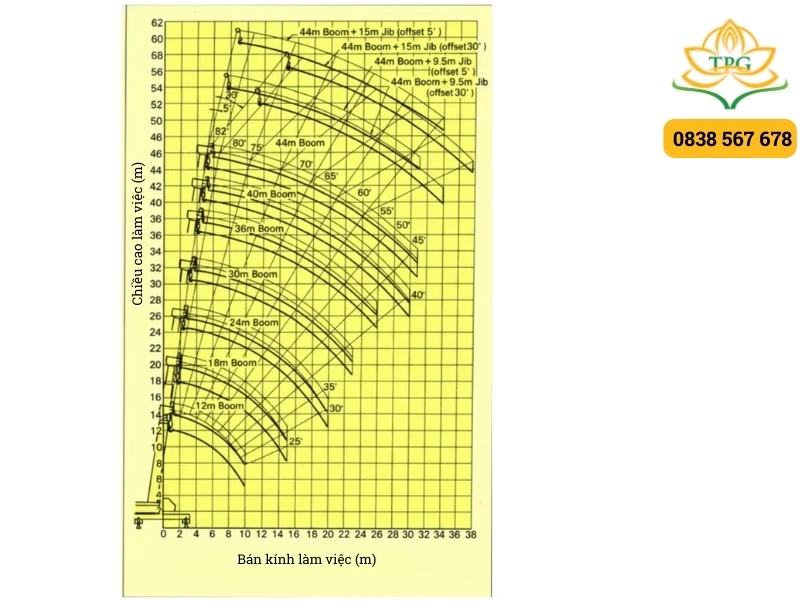

4. Kiểm tra chiều cao: Tra sơ đồ nâng cẩu 80 tấn để biết tại bán kính 10m, cần 30m sẽ đưa vật lên độ cao khoảng 28m.

Lưu ý: Luôn tuân thủ giới hạn tải trọng cẩu 80 tấn và các cảnh báo về sức gió cũng như độ sụt lún của nền đất để đảm bảo an toàn khi vận hành cẩu.

Các câu hỏi thường gặp về sơ đồ tải trọng cẩu 80 tấn

Tải trọng nâng cẩu 80 tấn tối đa là bao nhiêu?

Đạt 80 tấn nhưng chỉ trong giới hạn bán kính làm việc cẩu dưới 3m và cần chính ngắn nhất 12m.

Tại sao cần trừ đi trọng lượng móc cẩu khi đọc sơ đổ tải trọng cẩu 80 tấn?

Vì tải trọng định mức cẩu trong bảng là tổng tải trọng bao gồm cả vật nâng và các phụ kiện nâng hạ.

Tải catalog xe cẩu 80 tấn Kato NK800 ở đâu?

Bạn có thể tải catalog xe cẩu 80 tấn Kato NK800 kèm sơ đồ tải trọng tại đây.

Kết luận

Đọc hiểu sơ đồ tải trọng cẩu 80 tấn là kim chỉ nam cho mọi hoạt động cẩu hạ hạng nặng. Việc hiểu cách tính tải trọng cho phép cẩu 80 tấn thực tế sẽ giúp các bác tài hạn chế rủi ro xe cẩu quá tải dẫn để bị lật xe. Vì vậy, hãy luôn kiểm tra kỹ thông số tải trọng cẩu 80 tấn trên sơ đồ tải trước mỗi ca làm việc để bảo vệ an toàn cho con người và thiết bị.
