Cấu tạo xe nâng tay và chi tiết các bộ phận cơ khí quan trọng

Cấu tạo xe nâng tay vận hành dựa trên cơ chế truyền động cơ khí kết hợp thủy lực tinh gọn, hỗ trợ con người nâng nhấc và vận chuyển các kiện hàng nặng từ vài trăm kg đến hàng tấn một cách nhẹ nhàng. Bài viết này sẽ tổng hợp toàn bộ cấu tạo xe nâng tay thấp và cao, cùng nguyên lý hoạt động để giúp bạn ứng dụng tối ưu trong công việc và bảo dưỡng, sửa chữa.

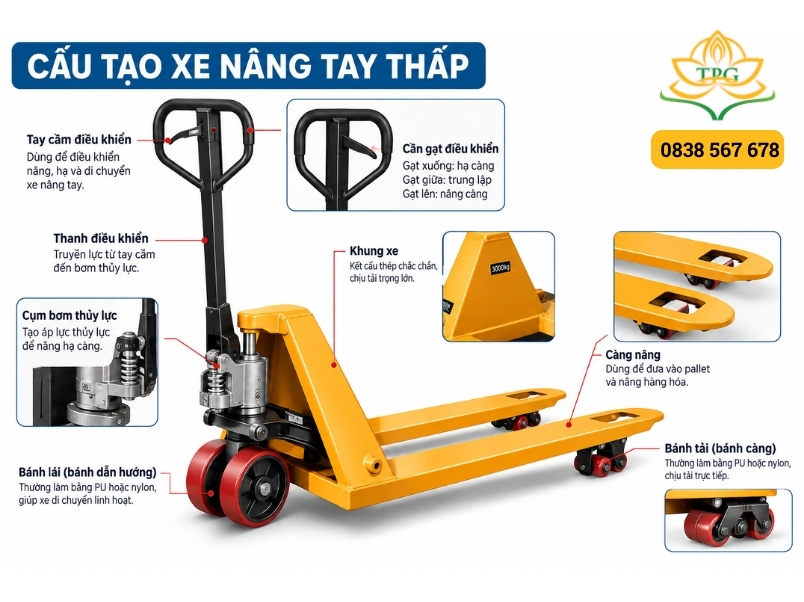

Cấu tạo xe nâng tay thấp

Dòng xe nâng tay thấp này chuyên dụng cho việc kéo đẩy pallet trong phạm vi ngắn với chiều cao nâng giới hạn từ 12 cm đến 20 cm. Các các bộ phận của xe nâng tay thấp liên kết chặt chẽ với nhau qua các thành phần sau:

• Càng nâng: Hai dầm thép đúc dày dặn chịu lực tốt, đóng vai trò khung càng nâng luồn sâu vào lòng pallet gỗ hoặc nhựa để gánh đỡ toàn bộ trọng lượng kiện hàng với chiều dài thông dụng khoảng 1150mm đến 1220mm.
• Tay cầm điều khiển: Đây là bộ phận trung tâm dùng để điều khiển toàn bộ các hoạt động nâng, hạ và định hướng di chuyển của xe nâng tay. Trên tay cầm được thiết kế tích hợp cơ cấu bóp xả cực kỳ tiện lợi, cho phép người vận hành dễ dàng thao tác mà không mất nhiều sức lực.
• Cần gạt điều khiển: Nằm ngay trên cụm tay cầm với thiết kế linh hoạt ba nấc thao tác giúp kiểm soát chiều cao càng nâng bao gồm: gạt xuống dưới để thực hiện thao tác hạ càng nâng, gạt ở vị trí ở giữa (trung lập) để giữ cố định hành trình, và gạt lên trên để chuẩn bị cho quá trình kích bơm nâng càng.
• Thanh điều khiển: Đóng vai trò là thanh truyền lực cơ học kết nối trực tiếp từ tay cầm đến cụm bơm thủy lực, giúp truyền tải chính xác lực tác động từ người dùng để kích hoạt hệ thống sinh áp suất.
• Bơm thủy lực: Đóng vai trò là trung tâm năng lượng của toàn bộ thiết bị, chứa buồng dầu và xi lanh thủy lực xe nâng tay chịu trách nhiệm biến đổi lực cơ học thành áp suất đẩy piston nâng hạ lên xuống.
• Khung xe: Sở hữu kết cấu thép đúc nguyên khối hoặc thép tấm dày dặn chịu lực cực tốt, đảm bảo độ cứng cáp và khả năng chịu tải trọng lớn trong suốt quá trình vận hành liên tục tại nhà xưởng.
• Hệ thống bánh xe: Sự kết hợp giữa bánh lái cỡ lớn phía sau có khả năng xoay hướng 360 độ và các bánh tải chịu lực gắn trực tiếp tại đầu mũi càng, thường đúc bằng chất liệu nhựa PU đàn hồi hoặc nylon cứng cáp.

Xem thêm: Cấu tạo và nguyên lý hoạt động của xe nâng hàng

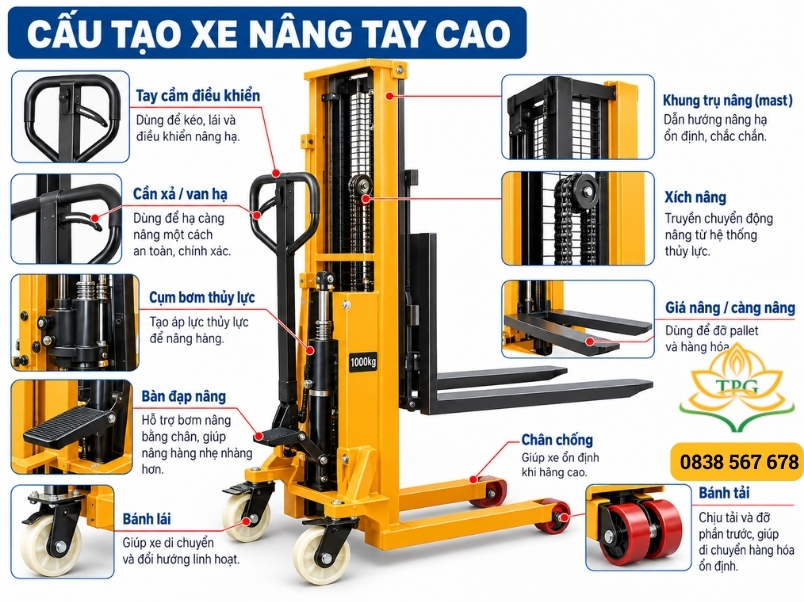

Cấu tạo xe nâng tay cao

Sơ đồ cấu tạo xe nâng tay thủy lực dạng cao được thiết kế phức tạp hơn để đáp ứng khả năng vươn tới các tầng kệ cao từ 1.6m trở lên:

• Tay cầm điều khiển: Đóng vai trò là bộ phận cầm nắm để người vận hành kéo, lái và điều khiển toàn bộ quá trình nâng hạ của thiết bị.
• Cần xả / van hạ: Được thiết kế thuận tiện ngay tầm tay, dùng để xả áp suất dầu giúp hạ càng nâng xuống một cách an toàn và chính xác.
• Cụm bơm thủy lực: Bộ phận trung tâm chứa buồng dầu, có nhiệm vụ tạo ra áp suất thủy lực lớn để đẩy hệ thống nâng hàng lên cao.
• Bàn đạp nâng: Cơ cấu hỗ trợ kích bơm nâng bằng chân, giúp người sử dụng thực hiện thao tác nâng hàng trở nên nhẹ nhàng, tiết kiệm sức lực hơn.
• Bánh lái: Bánh xe chịu trách nhiệm dẫn hướng, giúp xe nâng di chuyển và đổi hướng linh hoạt trong không gian kho.
• Khung trụ nâng (mast): Hệ thống cột trụ thép vững chắc, làm nhiệm vụ dẫn hướng cho quá trình nâng hạ diễn ra ổn định và an toàn.
• Xích nâng: Hệ thống dây xích chịu tải nặng, đóng vai trò truyền chuyển động nâng từ hệ thống thủy lực lên khung giá.
• Giá nâng / càng nâng: Bộ phận hai thanh càng thép chịu lực dùng để đỡ trực tiếp pallet và hàng hóa.
• Chân chống: Cấu trúc chân đế vững chãi phía trước giúp xe ổn định hoàn toàn khi thực hiện nâng hàng lên các vị trí cao.
• Bánh tải: Hệ thống bánh xe chịu lực đỡ phần trước của xe, giúp việc di chuyển hàng hóa luôn ổn định và cân bằng.

Xem thêm: Quy trình bảo dưỡng xe nâng định kỳ

Các câu hỏi thường gặp về cấu tạo xe nâng tay

Nguyên lý hoạt động dựa trên sơ đồ cấu tạo xe nâng tay diễn ra như thế nào?

Nguyên lý hoạt động xe nâng tay vận hành theo định luật Pascal về áp suất chất lỏng; khi người dùng tác động lực gạt tay cầm, dầu từ bơm thủy lực bị nén và đẩy vào xi lanh thủy lực, làm piston nâng hạ dịch chuyển hướng lên để nâng càng chứa hàng.

Làm thế nào để nhận biết các bộ phận của xe nâng tay bị hư hỏng?

Dấu hiệu hỏng hóc thường xuất hiện ở việc rò rỉ dầu tại xi lanh thủy lực xe nâng, càng nâng bị cong vênh hoặc bánh xe bị mòn móp méo khiến việc di chuyển nặng nề.

Làm thế nào để xử lý nhanh sự cố tụt áp hoặc nâng càng không lên?

Hiện tượng xe bị tụt áp (tự trôi càng xuống) hoặc kích không lên thường do van xả thủy lực bị kẹt cặn bẩn hoặc phớt, gioăng bên trong xi lanh bị mòn rách sau thời gian dài sử dụng. Bạn có thể khắc phục nhanh bằng cách bóp xả van rồi kích cần liên tục để xả bọt khí (xả e), hoặc định kỳ thay thế trọn bộ gioăng phớt (seal kit) chính hãng để khôi phục áp suất bơm.

Kết luận

Hiểu rõ cấu tạo xe nâng tay giúp doanh nghiệp vận hành thiết bị đúng kỹ thuật, chủ động bảo dưỡng định kỳ và kéo dài tuổi thọ cho kho vận. Việc nắm vững từng chi tiết cơ khí sẽ đảm bảo hiệu suất làm việc luôn đạt mức tối đa.
