Sơ đồ hệ thống thủy lực xe nâng, cấu tạo và nguyên lý hoạt động chi tiết

Sơ đồ hệ thống thủy lực xe nâng là bản vẽ kỹ thuật mô tả mạch tuần hoàn khép kín của chất lỏng thủy lực, giúp truyền lực để thực hiện các chức năng nâng, hạ và điều khiển tải trọng. Việc hiểu rõ sơ đồ này giúp doanh nghiệp nắm được cấu tạo, nguyên lý hoạt động của hệ thống thủy lực, đồng thời dễ dàng kiểm tra, bảo dưỡng và nhanh chóng xác định các sự cố như sụt áp, rò rỉ hoặc hỏng hóc trong quá trình vận hành.

Trong bài viết này, Di Dời Nhà Xưởng Tiến Phát sẽ phân tích chi tiết các ký hiệu và thành phần cơ khí cốt lõi trên bản vẽ hệ thống thủy lực xe nâng theo tiêu chuẩn hiện nay.

Hệ thống thủy lực xe nâng là gì ?

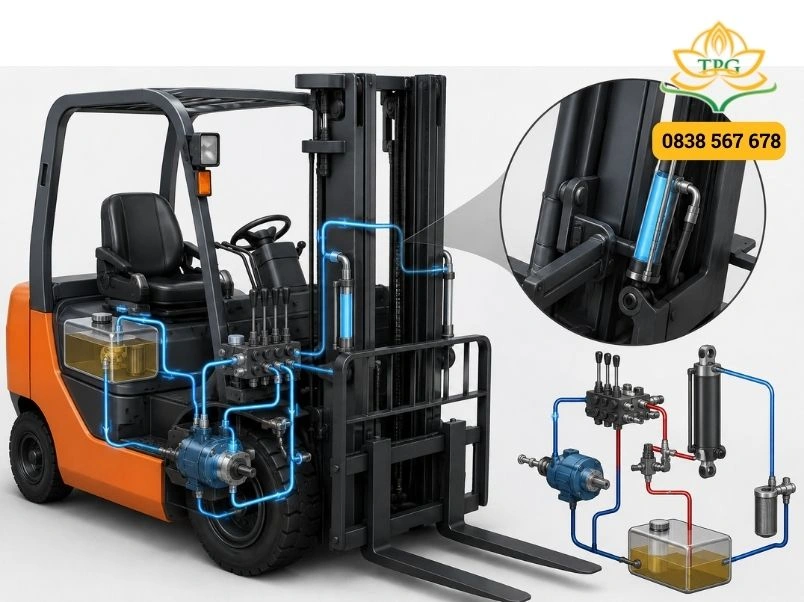

Hệ thống thủy lực xe nâng là bộ phận có chức năng chuyển đổi cơ năng từ động cơ thành năng lượng thủy lực dưới dạng áp suất dầu, từ đó tạo lực để điều khiển các cơ cấu nâng, hạ và nghiêng càng nâng trong quá trình bốc xếp hàng hóa.

Đây là bộ phận truyền động chính của xe nâng, đảm nhiệm việc cung cấp và phân phối áp suất dầu đến các cơ cấu chấp hành, giúp thiết bị vận hành ổn định, chính xác và an toàn.

• Cơ chế truyền động lực: Hệ thống sử dụng bơm thủy lực để tạo áp suất cho dầu thủy lực. Dòng dầu áp suất cao được dẫn qua các van điều khiển và đường ống đến xi lanh thủy lực, nơi áp suất được chuyển đổi thành lực cơ học để thực hiện các chuyển động nâng, hạ hoặc nghiêng càng nâng.
• Vai trò trong bốc xếp hàng hóa: Hệ thống bơm thủy lực xe nâng giúp tạo lực nâng ổn định, kiểm soát tốc độ và hành trình nâng hạ chính xác, đồng thời đảm bảo khả năng xử lý các máy móc, pallet chứa hàng có tải trọng lớn một cách an toàn và hiệu quả.

Cấu tạo của hệ thống thủy lực xe nâng

Cấu tạo của mạch thủy lực xe nâng bao gồm 4 khối bộ phận chính phối hợp đồng bộ để tạo ra, điều hướng và chuyển hóa áp suất dòng chất lỏng.

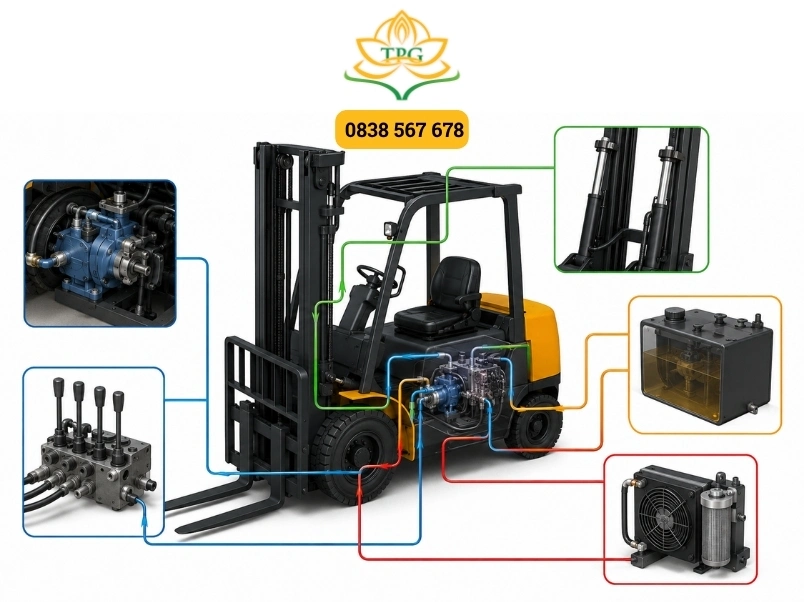

Dựa trên các tài liệu kỹ thuật cơ khí, cấu tạo hệ thống thủy lực xe nâng được hình thành từ các thành phần chính sau:

• Hệ thống bơm thủy lực xe nâng: Đóng vai trò là nguồn động lực chính, hút dầu từ bể chứa để tăng áp và đẩy dòng lưu lượng chạy vào các đường ống dẫn.
• Hệ thống van thủy lực xe nâng: Nhóm linh kiện kiểm soát dòng chảy, đảm nhiệm 3 chức năng độc lập bao gồm điều khiển hướng di chuyển, điều hòa lưu lượng và kiểm soát áp suất.
• Sơ đồ xi lanh thủy lực xe nâng: Cơ cấu chấp hành chuyển hóa áp lực dầu thành cơ năng tuyến tính để nâng hạ hoặc ngả nghiêng góc cụm nâng (mast) xe nâng.
• Thùng chứa và đường ống dẫn dầu thủy lực: Nơi lưu trữ, lắng đọng cặn bẩn, giải nhiệt và luân chuyển dầu chạy tuần hoàn khắp hệ thống.

Chi tiết các ký hiệu linh kiện trong sơ đồ hệ thống thủy lực xe nâng

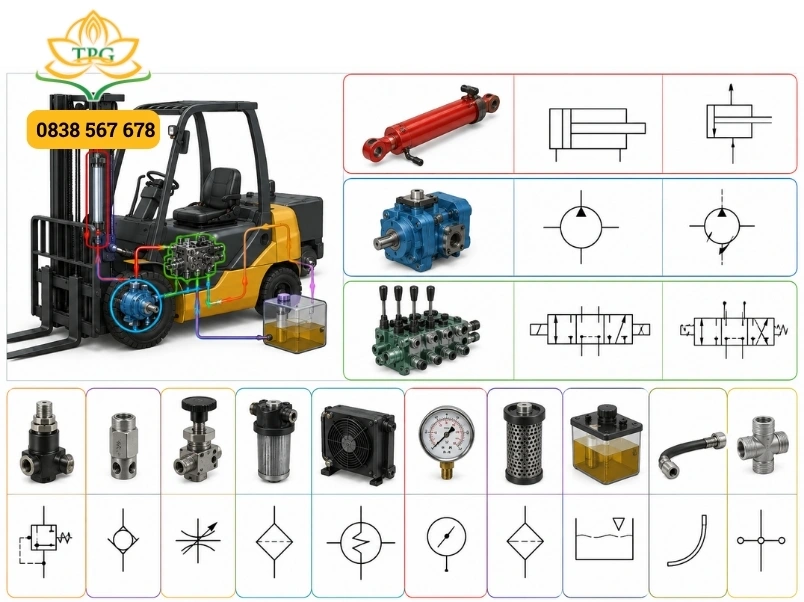

Mỗi ký hiệu trên sơ đồ hệ thống thủy lực đại diện cho một bộ phận hoặc thiết bị có chức năng riêng trong quá trình tạo áp suất, điều khiển lưu lượng, phân phối dòng dầu và truyền lực. Việc hiểu đúng ý nghĩa của các ký hiệu này giúp người vận hành và kỹ thuật viên dễ dàng theo dõi nguyên lý hoạt động, kiểm tra tình trạng hệ thống cũng như chẩn đoán sự cố một cách chính xác.

Để đọc và phân tích bản vẽ hệ thống thủy lực xe nâng hiệu quả, cần nắm rõ chức năng của các thành phần chính dưới đây:

Bộ phận tạo áp và lưu trữ chất lỏng

• Bể dầu (Thùng chứa): Nơi tích trữ khối lượng dầu cần thiết để giải nhiệt và cấp nguồn liên tục cho mạch tuần hoàn.
• Bơm thủy lực: Thường là bơm bánh răng hoặc bơm piston kết nối trục động cơ, có nhiệm vụ tăng áp suất cho dầu thủy lực xe nâng.
• Đồng hồ đo áp suất: Hiển thị chỉ số lực nén tại đầu ra của bơm để thợ kỹ thuật chủ động điều chỉnh van dòng.

Các linh kiện điều khiển và bảo vệ mạch dòng

• Van điều khiển thủy lực (Van phân phối 4/3): Bộ phận trung tâm điều tiết hướng đi của dòng dầu thủy lực đến các khoang xilanh theo thao tác gạt gậy của tài xế.
• Van an toàn thủy lực: Thiết bị giới hạn áp suất đỉnh, tự động mở để xả dầu về bể chứa khi hệ thống bị quá tải, ngăn ngừa nguy cơ bục rách đường ống dẫn dầu thủy lực.
• Khóa thủy lực (Van một chiều có điều khiển): Vị trí lắp đặt sát đầu dưới của xi lanh nâng, có chức năng giam chặt dòng dầu khi cần gạt về vị trí trung hòa, giữ càng nâng cố định ở một độ cao cố định và triệt tiêu lỗi tụt càng.
• Cụm van tiết lưu: Linh kiện kìm hãm vận tốc dòng chảy để kiểm soát tốc độ hạ tải của hệ thống nâng hạ, tránh rơi hàng đột ngột.
• Cụm lọc dầu và thiết bị làm mát: Đặt trên đường dầu hồi về bể để lọc sạch mạt kim loại và hạ nhiệt độ dầu, tránh tình trạng sôi dầu làm hỏng phớt cao su.

Nguyên lý hoạt động của hệ thống thủy lực xe nâng theo các chế độ

Nguyên lý hoạt động của mạch thủy lực dựa trên sự thay đổi vị trí con trượt trong van phân phối để điều hướng dòng lưu lượng qua 5 chế độ làm việc.

Kỹ thuật viên có thể hiểu cách đọc thông qua sự chuyển dịch của sơ đồ dầu thủy lực xe nâng theo các chu kỳ:

• Chế độ chờ (Không tải): Động cơ nổ máy, bơm chạy nhưng cần gạt ở vị trí trung gian. Van xả dầu mở để đưa toàn bộ lưu lượng dầu chạy thẳng về bể chứa nhằm giảm tải cho bơm, tránh sinh nhiệt sinh công vô ích.
• Chế độ nâng tải: Tài xế gạt cần nâng, van điều khiển thủy lực chuyển vị trí. Bơm nguồn đẩy dầu áp suất cao qua van một chiều, đi vào khoang dưới của xi lanh nâng, đẩy piston kéo cụm nâng vươn lên cao.
• Chế độ hạ tải: Cần gạt chuyển hướng, kích hoạt áp suất mở khóa thủy lực. Trọng lượng tự nhiên của hàng hóa và khung nâng sẽ ép piston đi xuống, đẩy dầu từ khoang dưới xilanh qua van tiết lưu (để hãm tốc độ rơi) xả ngược về thùng chứa.
• Chế độ giữ tải: Khi tài xế buông tay gạt, hệ thống van phân phối đóng lại, khóa thủy lực giam chặt lượng dầu ở khoang dưới xi lanh nâng, giữ hàng ổn định tuyệt đối tại một độ cao cố định.
• Chế độ quá tải: Khi nâng hàng vượt tải trọng quy định, áp suất hệ thống thủy lực tăng vọt vượt ngưỡng an toàn. Van an toàn tự động bung lò xo, mở đường cho dòng dầu xả trực tiếp về bể chứa để bảo vệ các linh kiện cơ khí.

Các loại xi lanh thủy lực phổ biến trên xe nâng công nghiệp

Hệ thống xe nâng công nghiệp tiêu chuẩn luôn được tích hợp ít nhất 3 nhóm xi lanh thủy lực để thực hiện các chuyển động hình học độc lập.

Sơ đồ cơ cấu chấp hành trên các dòng xe nâng hiện đại bao gồm:

Xi lanh nâng hạ hàng hóa

Đây là dòng xi lanh thủy lực tác động đơn lớn nhất, hoạt động thông qua một bộ chia lưu lượng thủy lực (bộ chia dòng) để đảm bảo hai trục piston hai bên trái/phải vươn lên đồng đều tuyệt đối, giữ cho pallet hàng luôn nằm ngang cân bằng.

Xi lanh nghiêng khung nâng

Dòng xi lanh tác động kép (vừa đẩy vừa kéo) kết nối hệ thống khung với thân xe, có nhiệm vụ điều khiển khung ngả về trước (thường là 6 độ) hoặc ngửa về sau (thường là 12 độ) để giữ khối hàng không bị trượt đổ khi xe di chuyển.

Xi lanh trợ lực lái và cơ cấu kẹp dịch ngang

Xi lanh tác động kép lắp ở cầu sau giúp đẩy bánh xe chuyển hướng rẽ trái/phải nhẹ nhàng. Ngoài ra, trên các xe cao cấp có thể lắp thêm xilanh dịch giá (Side shifter) hoặc xilanh vận hành cụm kẹp gạch, kẹp vuông chuyên dụng.

Các câu hỏi thường gặp về sơ đồ hệ thống thủy lực xe nâng

Tại sao xe nâng bị yếu thủy lực, càng nâng bị tụt dần khi chịu tải?

Hiện tượng này do hệ thống phớt cao su trong xilanh nâng bị rách hở, hoặc do khóa thủy lực (van một chiều có điều khiển) bị mòn rơ, không thể giam chặt lượng dầu ở khoang dưới xilanh, khiến áp suất nén bị rò rỉ chảy ngược về bể chứa.

Bộ lọc thủy lực bị tắc nghẽn sẽ gây ra tác hại gì cho xe nâng?

Khi bộ lọc dầu bị bám dày cặn bẩn và mạt kim loại, dòng chảy chất lỏng sẽ bị nghẹt nghiêm trọng, làm xe nâng không nâng được hàng hoặc nâng rất chậm. Hệ thống sẽ phát ra các tiếng kêu lạ rít tai do bơm bị hút chân không và dầu nhanh bị sôi, phá hỏng các seal phớt.

Bao lâu thì doanh nghiệp nên thực hiện bảo dưỡng hệ thống thủy lực xe nâng?

Doanh nghiệp cần tiến hành bảo dưỡng hệ thống thủy lực xe nâng định kỳ châm mỡ bôi trơn ty thủy lực sau mỗi 300 giờ chạy, vệ sinh súc rửa két làm mát dầu định kỳ 1 năm/lần và thay mới toàn bộ dầu thủy lực sau mỗi 2.000 giờ hoạt động thực tế.

Xem thêm: Quy trình bảo dưỡng xe nâng đúng kỹ thuật

Tổng kết

Nắm vững sơ đồ hệ thống thủy lực xe nâng và tuân thủ lịch trình bảo dưỡng xe nâng định kỳ là giải pháp cốt lõi để doanh nghiệp nâng cao năng suất vận hành và bảo vệ an toàn cho nhân công. Bạn nên loại bỏ các thói quen vận hành quá tải để ngăn ngừa sự phá hủy cấu trúc van an toàn và đường ống áp suất của hệ thống thủy lực.
